帶法蘭?開槽型自攻螺套

AD-Insert?

帶法蘭·開槽型自攻螺套

AD-252G系列



      應用：帶法蘭、開槽型的自攻螺套在AD-302型上加了個法蘭，可創造在低剪切力材料上擁有高載荷的能力，用在某些更高拉拔強度的應用場所，提供耐磨、抗震的螺紋連接。它適合安裝在以下材質上：輕合金、鑄鐵、黃銅、青銅、有色金屬、塑料、層壓材料、硬木等材料上。    更多信息請查閱www.l-bao.cn

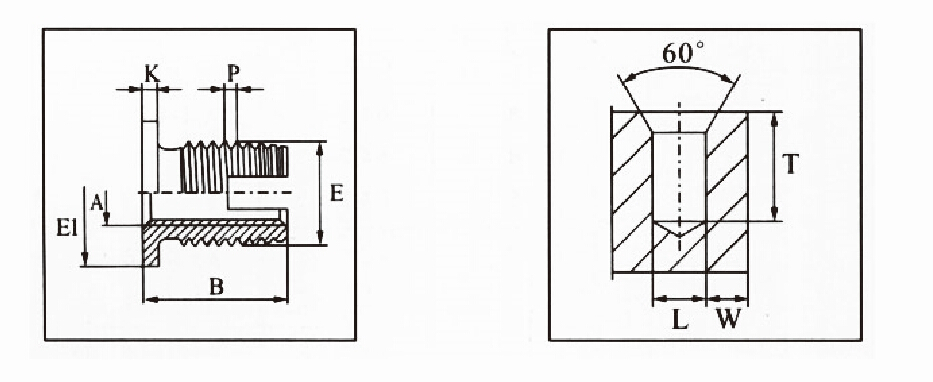

      尺寸單位：毫米



產品代碼

內螺紋

外螺紋

法蘭

      直徑

法蘭

      厚度

長度

盲孔鉆孔

      最小深度

參考鉆孔直徑

      L



A

E

P

E1

K

B

T

金屬

塑料

AD-252-G04-…

M4

6.5

0.75

9

1

9

10

Ф6.1-6.2

Ф6.0-6.1

AD-252-G05-…

M5

8

1

11

1

11

12

Ф7.5-7.6

Ф7.3-7.5

AD-252-G06-…

M6

10

1.5

13

1.5

15.5

16

Ф9.2-9.4

Ф8.9-9.2

AD-252-G08-…

M8

12

1.5

15

1.5

16.5

17

Ф11.2-11.4

Ф10.9-11.2

AD-252-G10-…

M10

14

1.5

17

1.5

19.5

20

Ф13.2-13.4

Ф12.9-13.2





查找產品代碼的舉例：自攻螺套AD-252系列；內螺紋A=M5；硬化鍍鋅鉻鋼制成：AD-252-G05-200

        材質：未淬火鋼材                     材質代碼……100
        表面硬化鋼、鍍鋅、鍍鉻         材質代碼……200
        黃銅                           材質代嗎……300
        可以根據客戶要求設計定制（包括材質、型式、涂層等）。
        公差：ISO2768-m
        螺紋：內螺紋A： 按照ISO 6H；外螺紋E：公制、公差根據行標。
        內螺紋統一標準粗牙或細牙螺紋，可根據要求制作。
        邊距W：輕合金≥ 0.2-0.6E  鑄鐵：≥0.3-0.5E  塑料：≥0.25-0.9E



鉆孔直徑詳細數據見安裝建議（第22、23頁）
