AD-Insert?

薄壁·開槽型自攻螺套

AD-201B系列

應用：
特殊開槽型薄壁縮短式自攻螺套，非常適用于剩余壁W較薄的塑料和輕量的設計安裝，這樣的設計產品是為了能在螺紋自攻機上加工，因?yàn)閮?nèi)外螺紋的螺距是一致的，而這種薄壁型自攻螺套，工件的抗拉強度、硬度直接影響自攻螺套的安裝。在關鍵重要的情況下，我們建議用適當?shù)拿浇閬頋櫥彌_，以防止薄壁自攻螺套的破裂。更多信息請查閱www.l-bao.cn

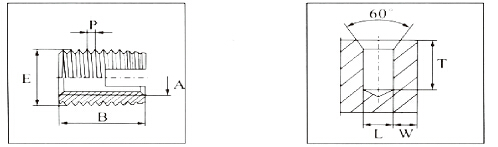

尺寸單位：毫米

產品代碼

內螺紋

外螺紋

長度

盲孔最小鉆孔深度

參考鉆孔直徑
L

A

E

P

B

T

金屬

塑料

無塑性合金

AD-201-B03-…
AD-201-B35-…

M3
M3.5

4.5
5

0.5
0.6

6
6

8
8

Ф4.2-4.3
Ф4.7-4.8

Ф4.1-4.2
Ф4.6-4.7

Ф4.2-4.3
Ф4.7-4.8

AD-201-B04-…
AD-201-B05-…

M4
M5

6
7

0.7
0.8

6
8

8
10

Ф5.6-5.7
Ф6.6-6.7

Ф5.5-5.6
Ф6.5-6.6

Ф5.6-5.7
Ф6.6-6.7

AD-201-B06-…
AD-201-B08-…
AD-201-B10-…

M6
M8
M10

8
10
12

1.0
1.25
1.5

10
12
15

13
15
18

Ф7.5-7.6
Ф9.2-9.4
Ф11.2-11.4

Ф7.3-7.5
Ф8.9-9.2
Ф10.9-11.2

Ф7.5-7.6
Ф9.2-9.4
Ф11.2-11.4

查找產品代碼的舉例：薄壁型自攻螺套AD-201B；內螺紋A=M5；硬化鍍鋅鉻鋼制成：AD-201-B05-200
材質：未淬火鋼                     材質代碼……100
表面硬化鋼、鍍鋅、鍍鉻       材質代碼……200
黃銅                          材質代碼……300
防銹材質1.4105                材質代碼……400
防銹材質1.4305               材質代碼……500
根據客戶要求可以設計定制（材質、型式、鍍層等）
公差：ISO2768-m
螺紋：內螺紋A：按照ISO6H；外螺紋E：公制：公差根據行標。
邊距W：輕合金≥0.2-0.6E  鑄鐵：≥0.3-0.5E  塑料：≥0.2-0.9E
